登り取り合い

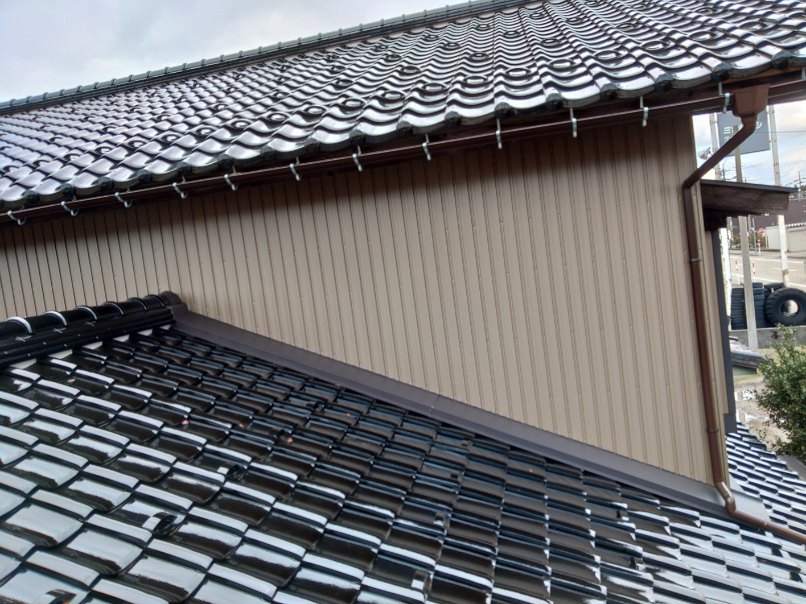

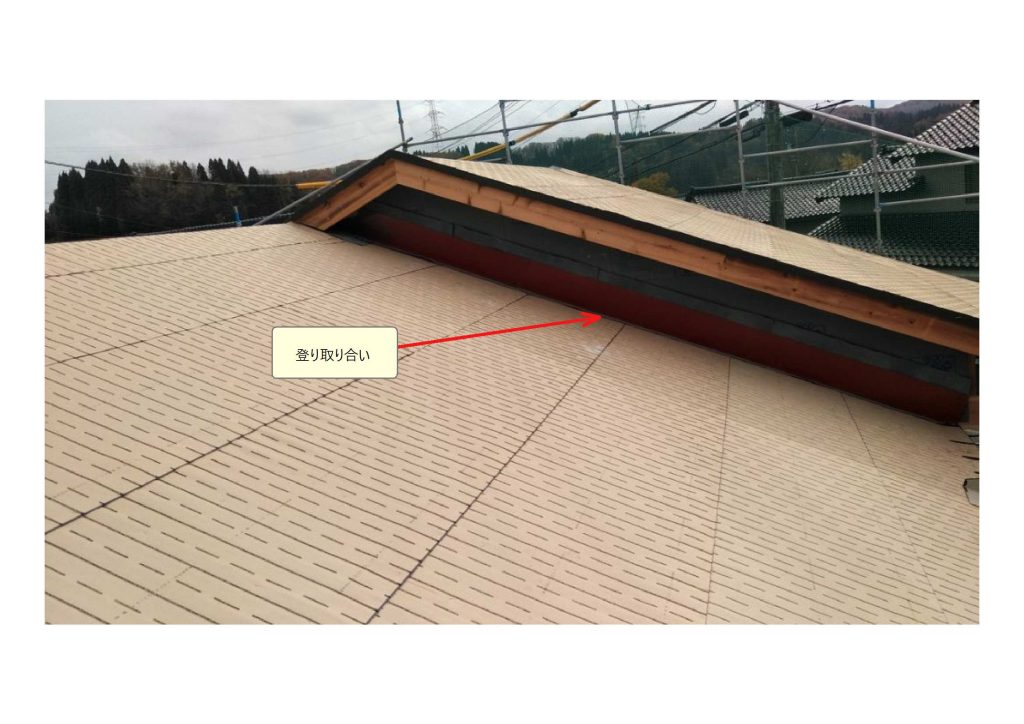

弊社では、異なる部位との接続面を「取り合い」と呼んでおり、写真のような、外壁と屋根の「取り合い」を弊社では「登り取り合い」と呼んでいます。
「取り合い」で、雨水を適切に流す事は、とても重要な事です。
そこで、今回は、「登り取り合い」について触れてみたいと思います。尚、今回の説明の内容は、新築、リフォームを問わず同じです。
一番上には「棟部」との取り合いもあります
屋根の軒先方向を水の流れに例えて「水上」「水下」といった言い方もしています。
今回採用した下葺き材は、「高分子系」という仕様です。

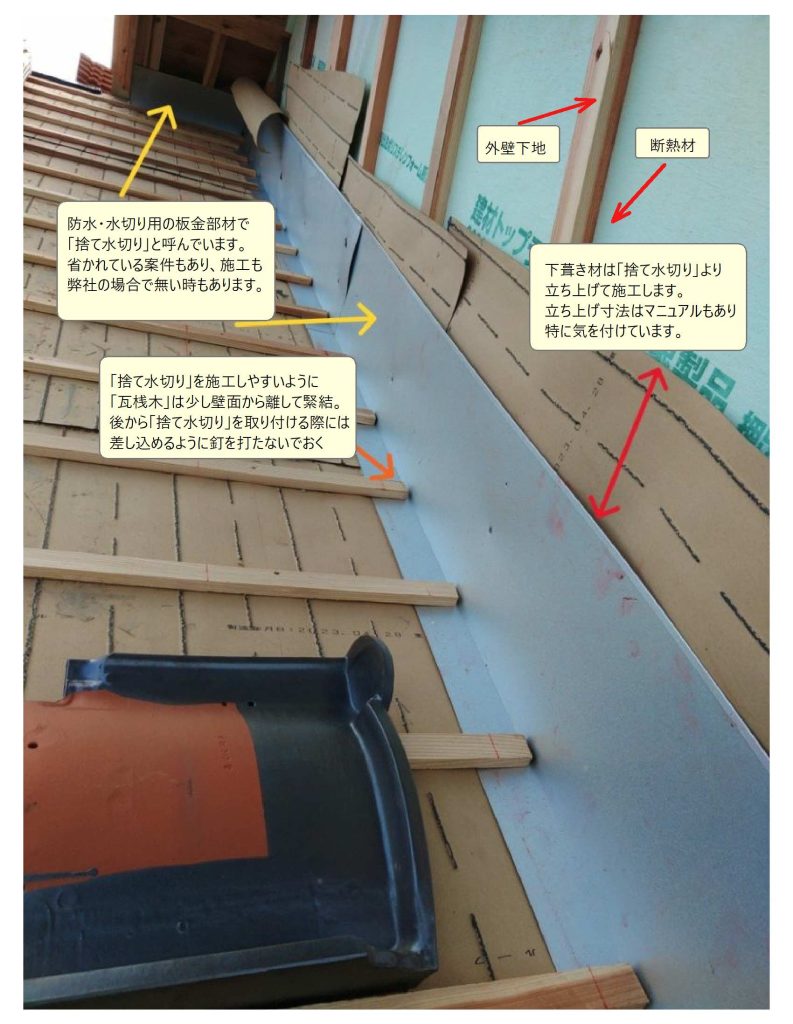

黄色で示した「捨て水切り」を防水の為に施工します。
下葺き材は、赤色で示した通り「下葺き材より立ち上げる」事が重要です。
工程上「捨て水切り」より先に瓦桟木を施工する場合は、オレンジ色で示した部分は緊結しないでおきます。
「登り取り合い」に限らず、各部の「取り合い」と呼ばれる部分は、雨漏りの原因になりやすいので、様々な対策をしています。
「登り取り合い」では

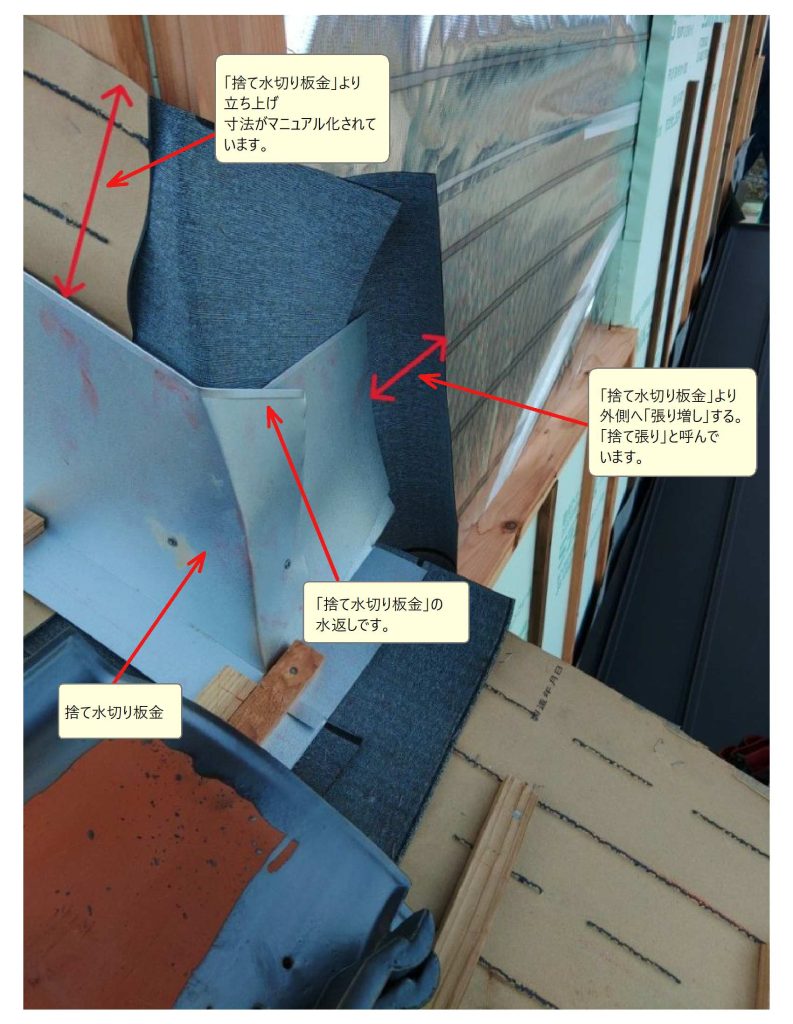

①「下葺き材を2重にし、軒先の壁側は延長して張る」
②「（捨て水切り）と呼んでいる板金部材を立ち上げる」
③「軒先側で、（壁止まり）と呼んでいる板金部材を取り付け、もし雨水が下葺き材の上を流れても壁際へ伝わらないように雨樋方向へ流す」
といった施工をさせて頂きました。
②の、捨て水切りの施工は、弊社で施工する場合と、建築板金業者さんにお任せする場合と両方あります。
写真では、「壁止まり」が下葺き材の上になっていますが、実際の施工では「壁止まり」の上に「下葺き材」を重ねて施工する仕様になります。

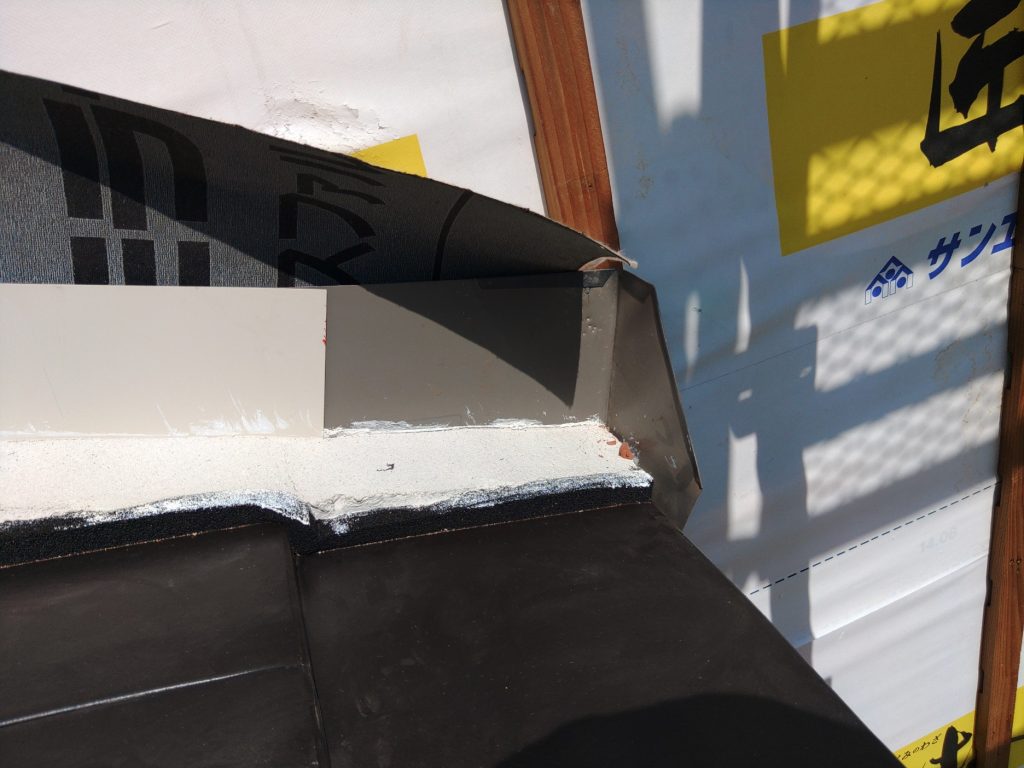

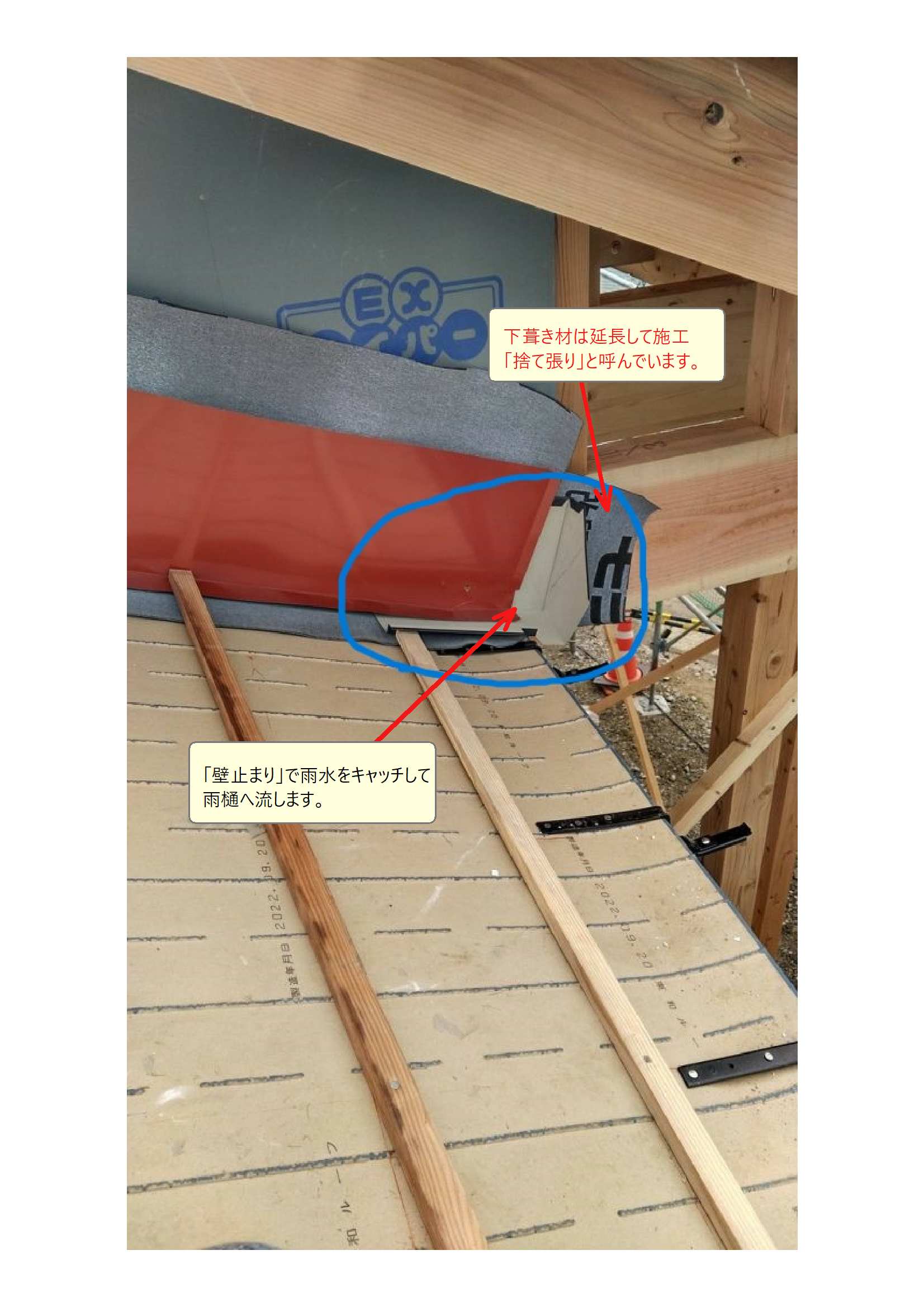

「壁止まり」のアップ写真です。

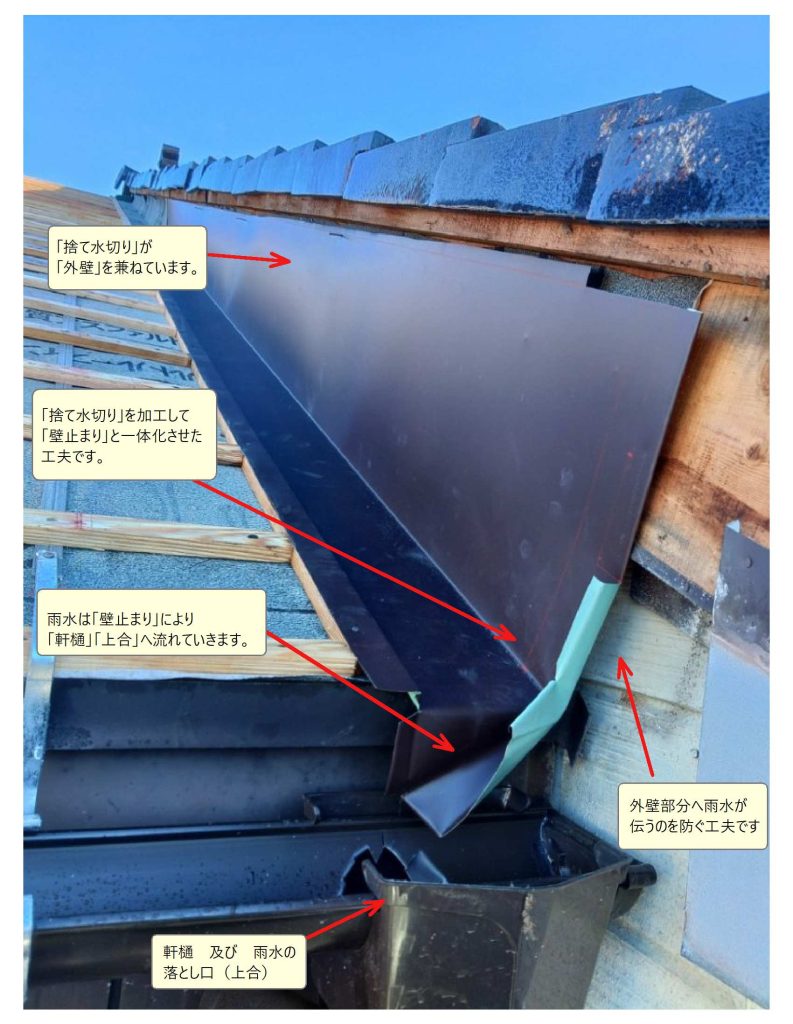

「捨て水切り」が仕上がりの外壁と「壁止まり」も兼ねている「はことい」と呼んでいる仕様です。
主に開口高さが低い場合に採用されます。
「はことい」では、瓦葺きで仕上げます。
外壁がそのまま延長しているような場合では、下葺き材を延長して施工します。

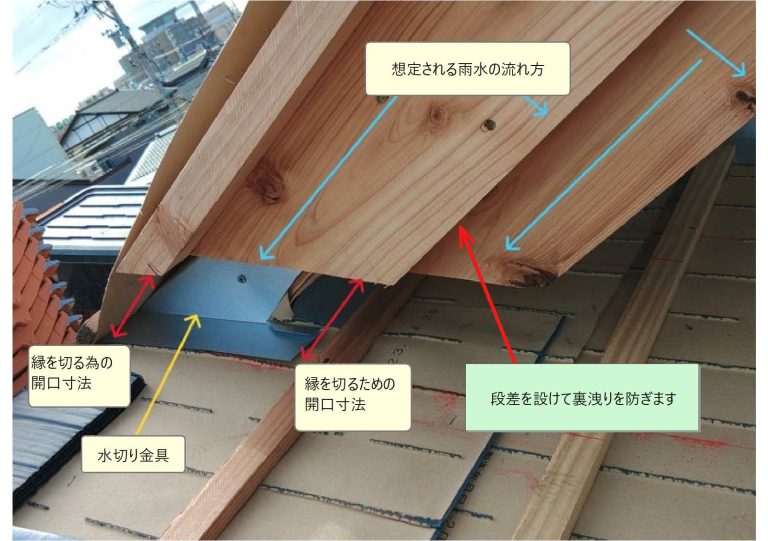

「登り取り合い」の一番上の「棟部」との取り合いです。
屋根の左右の端部を「妻」と呼んでおり、取り付けてある板を「破風板・はふいた」と呼んでいます。
水色で示した外壁や破風板を含む「妻」を伝う水が、雨漏りの原因になり易いです。
特に「棟部」との取り合い部分では、赤色で示した開口寸法を十分に確保して、雨水が伝うのを防ぎ、下葺き材を厳重に張り、黄色で示した防水用の板金部材も取り付けます。
この部分については、2021年11月10日付ブログ「縁を切る」で詳しく触れています。

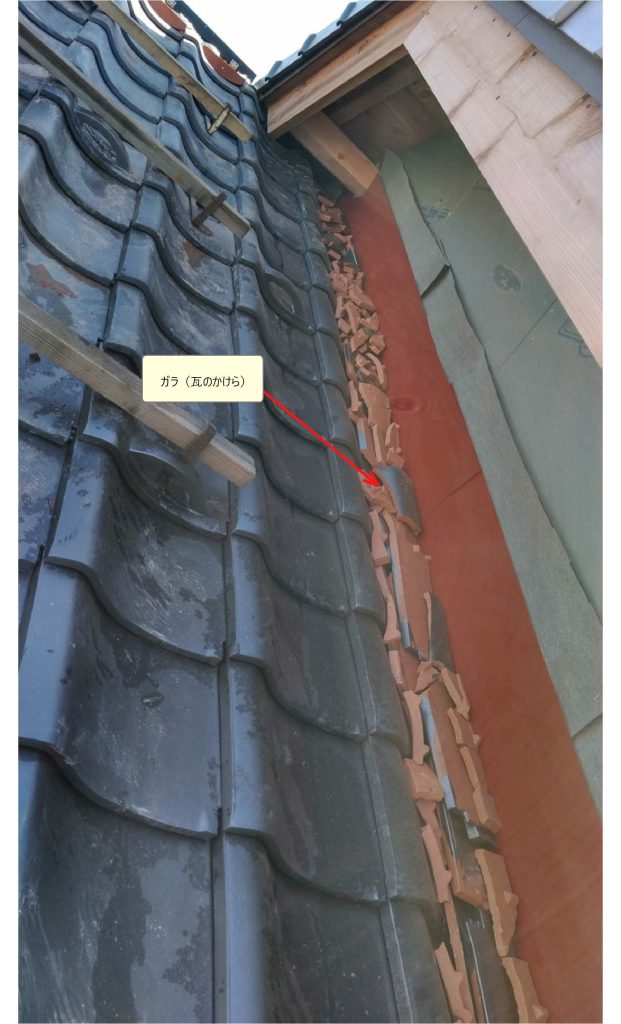

瓦を葺いた後「ガラ」と呼んでいる瓦のかけらを入れます。
この上に「棟土」を入れます。
「毛細管現象」と呼ばれる、乾いたタオルに水が触れると水を吸い上げるような現象が、屋根でも起こりうるため、棟土が直施馬水に触れないように「ガラ入れ作業」を施工しています。同じことは「棟部」でも言えます。

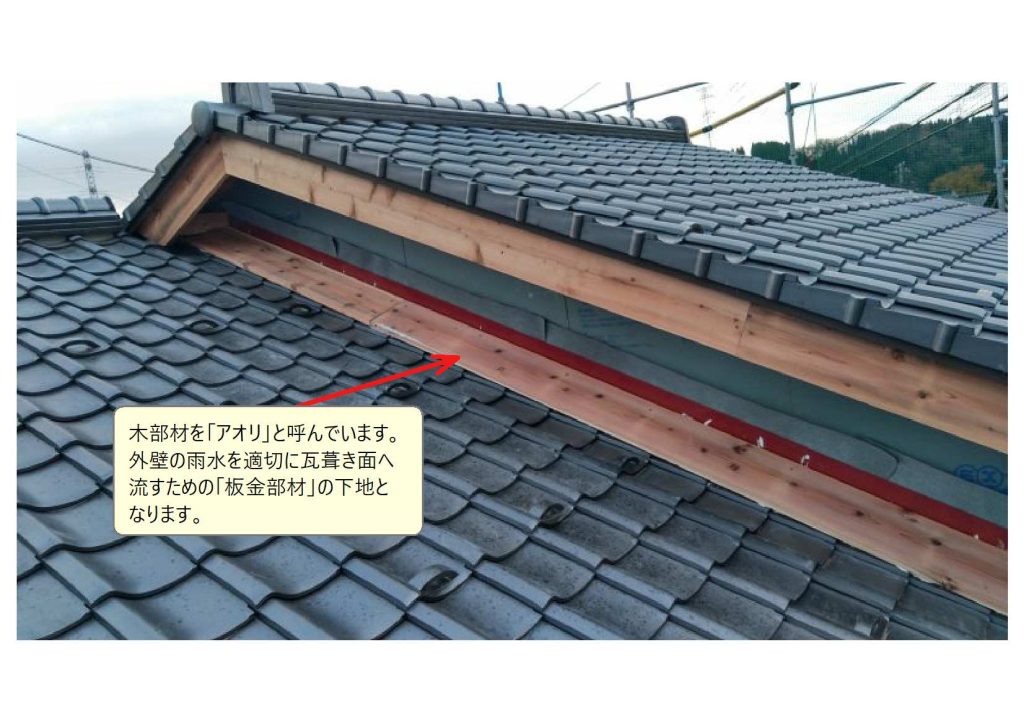

棟土を入れた後に「アオリ」や「雨押さえ板」と呼んでいる板を取り付けます。
「アオリ」は、後工程の板金部材の下地となります。「アオリ」は、他の「取り合い」でも使用されます。
屋根の左右の端部の瓦を「袖瓦」と呼んでいますが、雨水が伝うのを切る為の突起がついています。突起を「紐」と呼んでいます。
「アオリ」の軒先部分です。今回の施工の目的は「壁面の雨水を適切に瓦葺き部分及び雨樋へ流す事」です。
写真右下が「壁止まり」で、万が一侵入した雨水やアオリの上を伝う水を樋へ流します。（壁が汚れにくくなります）

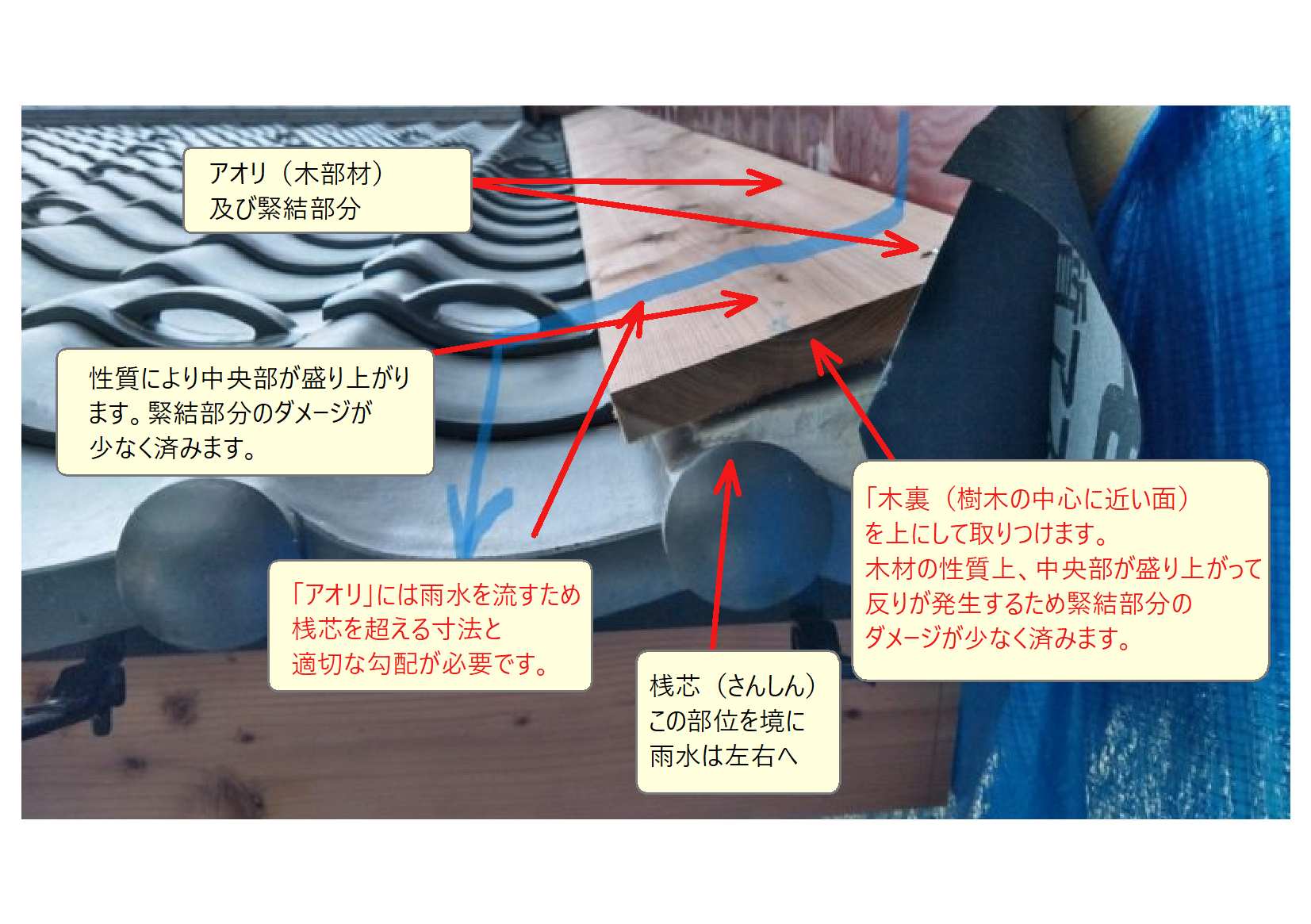

瓦の一番高い部分を「桟芯・さんしん」低い部分を「谷芯・たにしん」と呼んでいます。
瓦の上を流れる雨水は「谷芯・たにしん」へ流れるので「アオリ」は、壁側へ水を流さないように「適切な勾配」と「桟芯」を越える位置までの幅が必要ですね。
ちなみに「アオリ」の断面の、年輪を見ると分かる通り、木材の中心(芯に近い部分)が、上を向いているのが分かります（木裏と呼んでいます）。
木材は、同じ板の中でも木目の方向や場所によって細胞の性質が異なり、膨張や伸縮率が異なる為に反りが発生します。（「木」が「反る」で「板」ですね）
板は、現在新しい状態で水分を多く含み、写真では左右の両サイドが反り返った「U」の形になっています。乾燥していくと、逆に中央が盛り上がっていくので、ビス留め部分のダメージが一番少なく済む「木裏を上」という施工になります。（屋根の下地等でも同様です）
湿気を吸ったり吐いたりする「調湿作用」。これからお客様と共に暮らしていく、木材の「呼吸」は、木造住宅の良い所ですね！

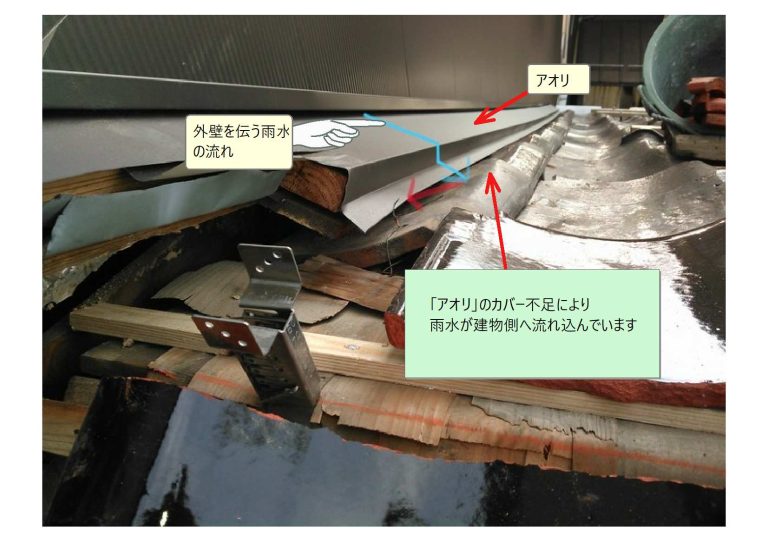

「アオリ」が「桟芯」を越えていない場合、繰り返しになりますが、壁側へ向かって雨水が流れる事になり、雨漏りの原因になる事があります。
隣家と接続している場合や、外壁を「カバー工法」で施工する際など注意したい部分です。外壁工事をお考えの際は、屋根のメンテナンスを済ませておくことをお勧めします。

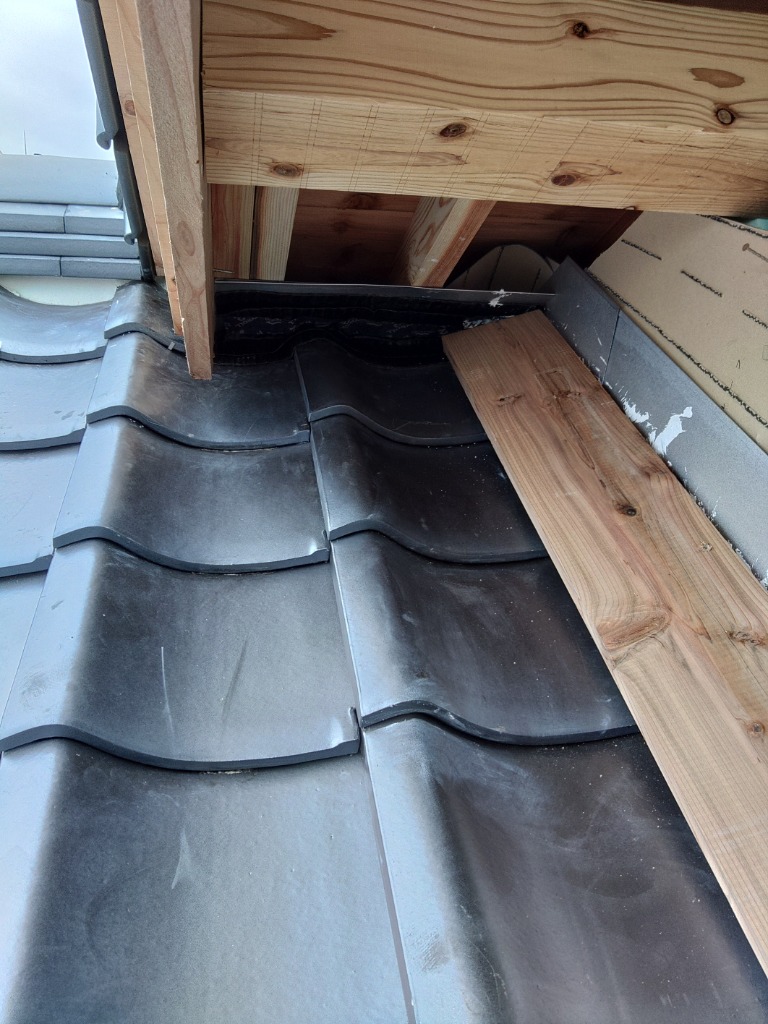

「登り取り合い」の一番上です。
この後、軒裏には「軒天・のきてん」と呼んでいる天井板を張り付けるので、完成後は見えにくい部分ですが、言い換えれば、完成後のメンテナンスが難しい箇所です。
鳥獣などの侵入経路になり易く、前述の通り「妻」を伝う水がとても厄介なので、しっかり塞ぎます。

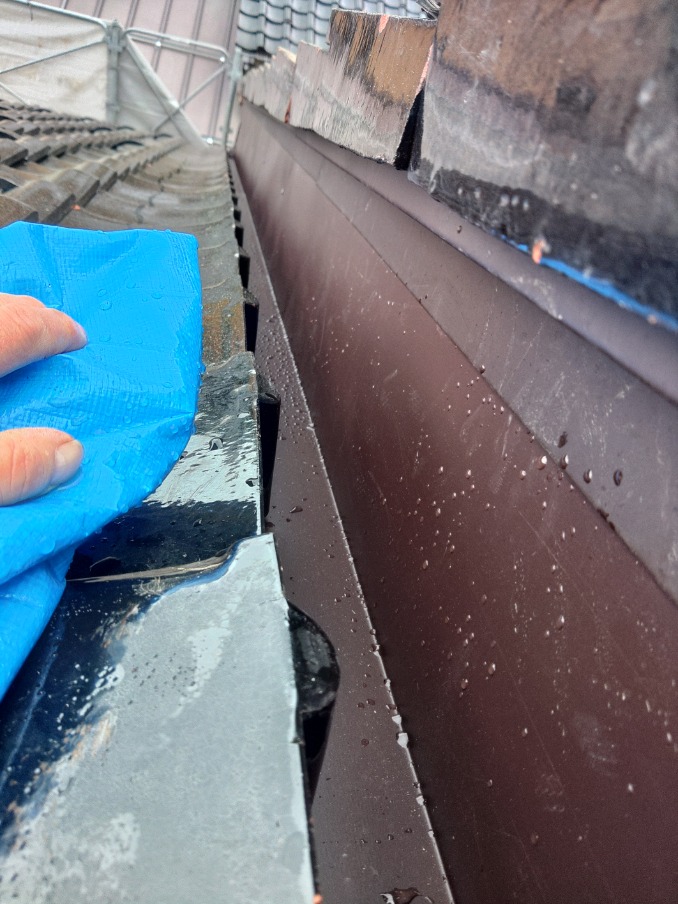

「アオリ」に、板金部材を取り付けて「登り取り合い」は完成です。
雪国の場合、雨水だけでなく、屋根雪にも注意が必要ですね！
瓦葺き部分は、瓦や副資材の進歩もあり、手順通りの工法であれば、通常の天候では雨漏りを起こす確率は低く、施工業者間での差も少ないと言えます。
しかし「取り合い」部分では、職人の技術と妥協を許さない姿勢が仕上がりの成否に関わってきます。
仕事の差が出るのは何十年も先の事かもしれませんが、雨漏り対策はもちろん、外壁を伝う水の流れを予想し、できるだけいつまでも美しい外観であるように工夫していきたいですね！
これからも、社員一同、お客様が安心して快適に過ごして頂けるよう全力で取り組んで行きます！
